一、施工組織設計

1.工程概況：

工程名稱：煙囪安裝50.22mZ型鋼折梯

建設單位：河南華能熱電有限公司

工程范圍：從煙囪正負零處向上交替安裝50米“Z”字梯至第一層平臺

工程地址：河南華能熱電有限公司廠區內

承包方式：包工包料

2.施工措施

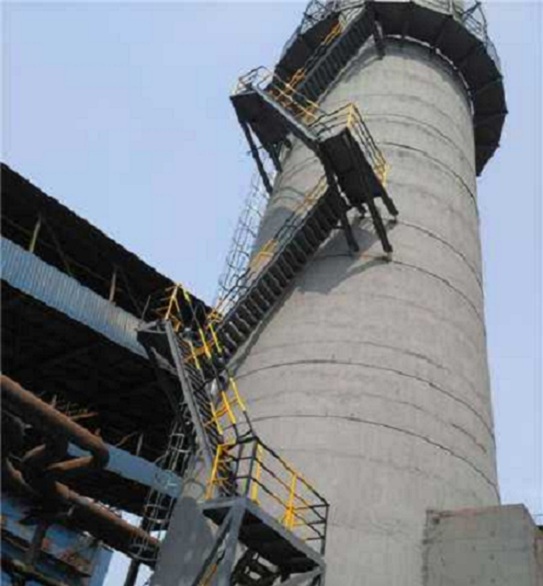

（1）、整座“Z”字梯由十層扶梯、轉身平臺10座、每層踏步梯24節、欄桿等組成，每個轉身平臺伸出兩根槽鋼與煙囪筒壁相連，焊接前在每個法蘭上用鉆頭打孔，并配備4根緊固膨脹螺絲緊固在煙囪外壁上。

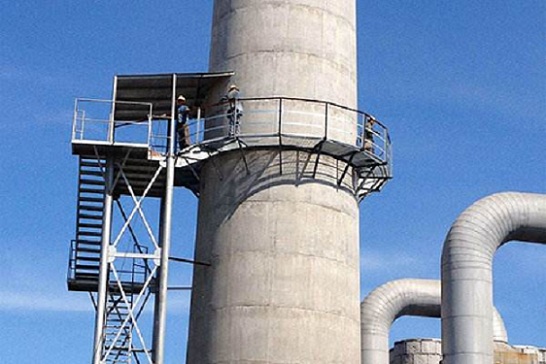

（2）、轉身平臺安裝：將轉身平臺的托架與支撐在立柱上焊接牢固，接圖焊接其它托架及支撐，形成轉身平臺。

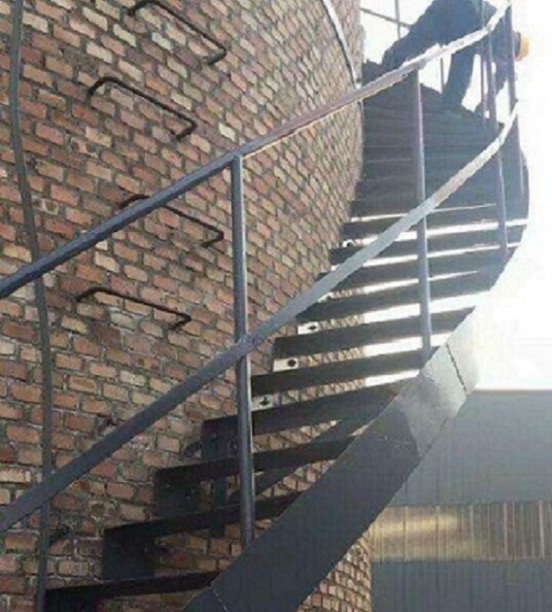

（3）、踏步梯安裝：轉身平臺安裝完畢，接圖紙?jiān)O(shè)計在上下兩個平臺之間先進行扶梯兩側主墻板（鋼板）進行連接焊接，接著進行踏步板焊接，最后在踏步扶梯外側焊接欄桿和上邊框，這樣就形成一整座踏步扶梯。

（4）、平臺扶梯整體防腐（二底二面）。

3.煙囪安裝轉梯施工順序

基礎及預埋件施工——安裝立柱——焊接平臺——走梯焊接——鋪板成型——欄桿焊接安裝——扶梯、平臺整體防腐（包括煙囪爬梯平臺）。

4.煙囪安裝轉梯技術措施：

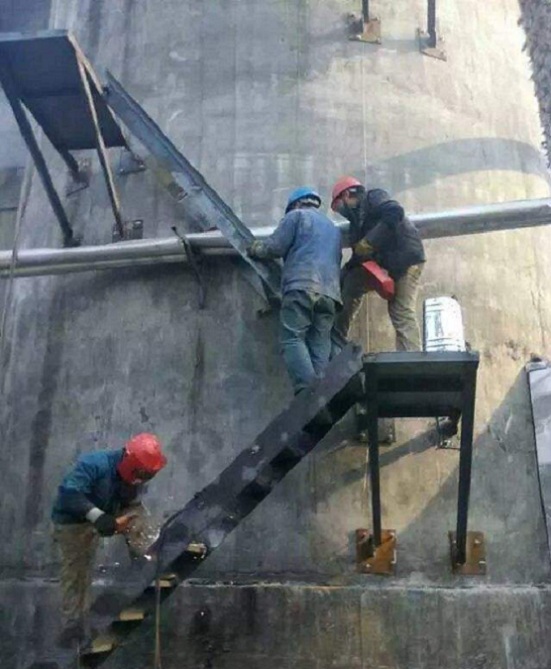

（1）、該工程采用不搭腳手架，高空懸吊座式登高板施工操作。作業時用φ25的鋼筋做成“S”型鋼鉤在煙囪下層平臺固定位置固定緊，在“S”形鋼鉤掛上滑輪再用一根φ18m/m的白棕繩穿過滑輪并在一固定位置錨緊，白棕繩的另一端固定一個“U”形鉚鎖，活動座式登高板固定在“U”形鉚鎖上，施工人員在活動座式登高板上進行操作。施工操作時，在煙囪下層平臺欄桿外側部位固定一根簡易扒桿，扒桿上固定好1T滑輪一只，用φ18mm的白棕繩作垂直運輸鋼構件。

5.質量保證措施：

（1）、我公司堅持“用戶是上帝，質量是生命”的質量方針，認真運作GB/T19002-9002質量管理模式，對不同工程及每一道工序都進行質量監督，使施工過程中的材料、半成品、成品質量都在受控狀態下，從而使工程質量從根本上得到有效的保證。

（2）、扶梯鋼構件制作

①、所有操作人員必須嚴格按技質、安全交底內容執行，要求焊接人員必須持證上崗。

②、焊條應具有出廠合格證或材質報告，要求電焊條使用前應用烘干箱進行烘干，使用埋弧焊接選用的焊絲及焊劑必須與所用的母材相配套。

③、此鋼構件制作完成后需進行除銹，要求除銹后涂上底漆，油漆采用人工涂刷，要求保證油漆的漆膜厚度滿足設計要求。

④、當幾種焊縫要施焊時，應先焊收縮變形較大的橫縫，而后焊縱向焊縫，或者是先焊對接焊縫而后再焊焊角焊縫。焊接型鋼的主焊縫應在組裝加勁肋板零件之前焊接。

（3）、扶梯鋼構件安裝

①、鋼結構吊裝過程嚴格執行《GB50205-95鋼結構施工及驗收規范》及《GB50221-95鋼結構工程質量檢驗評定表標準》。

②、開工前必須對鋼構件外形尺寸、焊接質量進行復驗合格后方可施工。施工前必須進行技術交底。

③、施工時特殊工種上崗人員必須有勞動局頒發的上崗證書，施工中堅持三檢（自檢，互檢，專業檢）制度，嚴格工序質量檢驗。

（4）、“Z”字梯、平臺、爬梯護網等鋼構件防腐

①、整體“Z”字梯鋼結構安裝驗收合格后，應將需涂裝部位的焊縫藥皮、焊接飛濺物、塵土等雜物清理干凈，焊接部位補涂防銹底漆。

②、工程所用的鋼材油漆材料進場必須持有《生產許可證》、《產品質量檢驗證明單》、《產品合格證》，并對產品根據編碼密碼進行真?zhèn)握J(rèn)證。

③、油漆調配嚴格按油漆涂料《使用指南》和產品使用說明書規定標準指數指配制，配漆、調漆必須由專業人員進行，認真閱讀、弄清、弄懂產品說明書，嚴格配比比例，掌握好調漆濃度。調漆必須使用專用容器、專用工具，調漆量應嚴格跟蹤當日的施工用量，當日調漆當日用完。施工完的油漆表面不得出現針孔、裂紋、脫落、漏涂。涂膜光滑平整，不準有流淌、刮痕、翹皮。

④、涂刷油漆每道間隔時間不少于12小時，經甲方代表同意后方可實施下道油漆工序，油漆表面要求色調一致，涂刷均勻，不得漏涂，無流掛現象。

6.施工安全措施：

（1）、煙囪安裝轉梯安全防護措施：

①、該工程堅持“安全生產，責任重于泰山”的指導思想，實行“安全第一，預防為主”的方針，建立以項目經理為安全施工總負責；專職安全員專門負責，各施工組兼職安全員，具體負責的安全施工管理系統。

②、所有施工人員，必須認真遵守安全施工有關規程和業主方的各項廠規廠紀，并通過廠方安監部門的培訓學習，考核合格后，方可參加施工。

③、所有煙囪安裝轉梯施工工人員必須持有高空懸吊作業《特殊工種操作證》上崗，嚴格按照高空作業規范操作施工。

④、建立健全安全施工規章制度，并嚴格執行施工“安全協議”的各項條例。廠方安監部門對違反施工安全行為和人員有權處理、處罰。

⑤、進行施工前，首先劃設好安全施工區域，用圍欄或有醒目安全標志的繩索、圍設好安全施工區域，設立多塊“高空作業”警示牌，未經許可非施工人員，嚴禁進入施工現場。

⑥、煙囪安裝轉梯施工人員進入施工現場必須穿好勞動防護用品，戴好安全帽，登高作業必須系好安全帶、安全繩，實行雙保險。

⑦、該工程施工所需水、電源，必須經甲方指定的專用現場檢修水、電源處搭接。

⑧、該工程施工的機具、起吊繩索，必須檢驗合格后方可進入工地，使用過程中要求定期、不定期的檢查，發現有異立即更換。

⑨、起吊鋼構件時，提升或下隆要平穩，避免緊急制動或沖擊。專人指揮，信號清楚、響亮、明確，嚴禁違章操作。構件安裝后必須檢查其質量，確實命案可靠后方可卸扣。每天工作必須達到安全部位，方可收工。

⑩、施工人員操作時使用的小工具應放入工具包中，隨人員上、下，操作使用時，一端用繩索固定好。

⑾、嚴禁高空拋物、掉物，對鐵渣塊等施工垃圾做到當日完工、當日清理清掃，做到工完料清。

(2)、消防措施

①、貫徹執行“預防為主，消防結合”的工作方針。

②、施工現場各作業面，電纜線、控制柜等應指定防火安全責任人，并配備足夠的防火器材。

③、施工中使用的易燃易爆物（油漆涂料等）應嚴格按有關安全要求進行管理存放。

④、對施工人員進行有關防火、防爆等知識的學習和培訓。

⑤、施工區域應嚴禁吸煙，并設牌警告。

（3）、施工安全用品管理

①、施工使用的安全用品（起吊繩索、座式登高板、安全帶等）應建立管理臺帳，并進行編號，標識管事。

②、安全用品應定期進行檢查、檢測經檢定不合格品不得使用。

③、材料吊運遇到大風天氣，應停止作業。

④、隨時接受當?shù)刂鞴馨踩块T的檢查和驗收工作。

（4）、施工用電安全管理

①、有專人管理施工用電，負責施工現場用電維護和接電工作。

②、施工用電配電箱應有安全檢查部門認可的標準配電箱。

③、直埋式臨時用電電纜走向應有標志，明線有保護管和相關措施。

④、辦公室、倉庫、生活區宿舍，照明用電應明線敷設，嚴禁亂拉、亂接電線。

⑤、所有電動工具、用電設備應有漏電保護器，電動設備外殼采用接零保護，并做重復接地。

7.施工組織：

本工程由江蘇華電高空工程有限公司委派高空作業技術過硬、施工經驗豐富的精干人員組成項目部進行實施。

8.環境保護及文施工

（1）、環保目標：

對噪音源進行控制，對固體廢棄物進行分類管理，對涂料等液體污染物實行遮蔽，減少污染。

（2）、文明施工的目標

目標：市級安全文工地。

9.施工工期及驗收：

（1）、施工工期根據廠方的要求確定工期。

（2）、施工驗收工程按規定標準施工，每施工結束一道工序后，先自檢，后由甲方驗收合格同意后，方可進行下一道工序。工程全部結束由甲乙雙方聯合組織驗收，經甲方驗收認可合格后為工程全部竣工。

5.5煙囪安裝轉梯質量保證體系

6．工程安全保證措施

6.1安全管理制度：

6.1.1項目施工要根據工程特點,施工方法,勞動組織和作業環境等情況,有針對性的編制安全技術措施。

6.1.2實行安全技術交底制度,開工前,技術負責人要將工程情況，施工方法,安全技術措施等情況向施工人員進行詳細的交底。

6.1.3施工現場各種坑、溝、孔洞、易燃易爆場所,變壓器周圍及易傾覆的設備,要指定專人設置圍欄、蓋板和安全標志,夜間要設置紅燈警示。各種防護措施、警示標志未經施工負責人批準,不得移動和隨意拆除。施工現場道路、上、下水、電氣線路、材料堆放、臨時用附屬設施等的平面布置,都要符合衛生、防炎要求,做到安全、文明施工。

6.1.4施工現場存放的易燃易爆品的倉庫要落實防火措施,備足防火設施和滅火器材,并經常檢查保持良好狀態。

6.1.5各種機電設備的安全裝置和起重設備的限位裝置,要齊全有效，要建立定期維修保養制度,并做好機械臺班，維修保養記錄。

6.1.6施工現場用電必須符合《中華人民共和國建筑部施工現場臨時用電安全技術規范》（JGJ46-88）要求,所有電動設備和電報裝置的安裝、接線、保養、拆除和移動等工作,均由持證電氣人員進行,并編寫安全作業指導書。

6.1.7抹灰、刷涂等場所,要采取防塵措施。

6.2安全管理方法：

6.2.1工程開工前，施工必須根據工程結構和施工特點以及施工環境、氣候等條件編制施工安全措施。建立安全管理體系，牢固樹立“安全第一”的思想，杜絕事故的發生。工程施工負責人必須對安全技術全面負責。

6.2.2實施施工人員安全教育制度，培訓合格后，方可上崗。所有高空操作人員必須持有《特殊工種高空作業操作證》上崗操作，嚴格按照高空作業操作規程操作

6.2.3建立完善的安全管理制度，落實安全負責人，施工中必須配備具有安全技術知識、熟悉安全規程的專職安全檢查員。

6.2.4制定各道工序的操作規范和安全注意事項。

6.2.5根據施工現場要求，煙囪四周以煙囪半徑10m內為危險區，非施工人員嚴禁入內，危險警戒區設置圍欄和醒目的警戒標志。施工區域，由地面安全員實施警衛防范，并制定警衛制度。

6.2.6施工人員進入施工區域，必須帶安全帽，登高作業系好安全帶，穿好防滑鞋，嚴禁高空拋物墜物。對甲方在施工區域的設備，根據要求做好防護設施，嚴禁亂動亂摸甲方的一切設備。

6.3消防措施

6.3.1貫徹執行“預防為主，消防結合”的工作方針。
