煙囪安裝旋轉梯技術及焊接要求

“空氣質量變好了，看見藍天的機會也多了?！毕嘈挪簧偈忻穸忌钣辛私狻５欠穸脽焽栊陆ㄓ羞@么一群默默付出的前方事變者，每天奔走于不同的地方，時刻關注著環境的變化，對其進行監測，庇護著我們美好的生活環境？昨日，記者跟隨江蘇市環境監測中心坐煙囪維修的監測人員到工廠監測廢水、廢氣的排放，體驗他們?cè)诟呖?、高溫環境下作業的艱辛。監測人員個個都是爬煙囪妙手：市環境監測中心坐需要對全市煙囪新建省控污染源企業、國控污染源企業和多家環保名譽查對企業進行監測，還需要針對運作的餐館企業進行夜間監測事變，煙囪維修工作要做到位此外還有各種臨時性任務。每天起碼需要出動五六煙囪新建組，每組到各個地方進行檢測。偶爾事變到凌晨一兩時，第二天一早又要出動，所以監測人員都養成了在車?yán)镩]目養神的風尚。

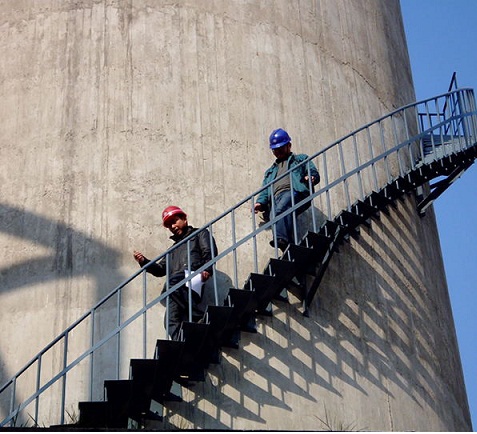

煙囪旋轉梯安裝技術

一、工程概述:  為了便于監測燃煤鍋爐煙氣排放情況，貴公司決定在其120m煙囪高度的25米處向下(即H=25m)安裝煙氣在線檢測平臺上下用：旋轉梯25m；并將煙煙囪爬梯平臺護網除銹防腐。根據雙方觀察現場，結合本公司多年來的施工技術及經驗現提出如下施工方案。施工順序→鋼構件加工成型、防腐（底漆一道）→安裝平臺→支架焊接→安裝之字梯→欄桿焊接→煙囪爬梯護網除銹、防腐→平臺旋轉梯整體防腐。

二、旋轉梯施工措施：

1、墻板制作：用25×40×8鋼板作托架及支撐，主間距為300mm；踏板間距為800mm；欄桿立柱為100×40×5的鋼管；上邊框采用100×40×5的鋼管，框中間用40×4扁鐵。平臺鋼構件制作完成后涂刷防銹底漆二遍。

 2、安裝：根據煙囪外壁的尺寸用φ20×20的膨脹螺絲在安裝平臺的地方先安裝墻板支撐點（作為旋轉梯的固定點），間距為300mm；然后將踏板焊接組成，再焊接立柱，扶手，護欄安裝，使旋轉梯形成一連體座；這樣就形成一整座旋轉梯。

三、煙囪爬梯護網平臺防腐：

 1、煙囪爬梯、平臺護網防腐：首先，對其進行認真清掃除銹，掃盡表面積塵；其次，對已翹皮、脫落部分用鏟刀等專用工具鏟除干凈，然后用滾筒人工涂刷防腐漆3遍。

四、技術措施：

1、該工程采用不搭腳手架，高空懸吊座式登高板施工操作。作業時用φ25的鋼筋做成“S”型鋼鉤在煙囪下層平臺固定位置固定緊，在“S”形鋼鉤掛上滑輪再用一根φ18m/m的白棕繩穿過滑輪并在一固定位置錨緊，白棕繩的另一端固定一個“U”形鉚鎖，活動座式登高板固定在“U”形鉚鎖上，施工人員在活動座式登高板上進行操作。施工操作時，在煙囪下層平臺欄桿外側部位固定一根簡易扒桿，扒桿上固定好1T滑輪一只，用φ18mm的白棕繩作垂直運輸鋼構件。

 煙囪平臺安裝結構的布置：

應根據體系特征，荷載的分布情況及性質綜合考慮。一般地說要?jiǎng)偠染鶆颍W(xué)模型清晰，盡可能限制大荷載和移動荷載的影響范圍，使其以最短的路線傳到基礎。

柱間支撐的分布應均勻。

1.煙囪平臺構架的主要承重結構，宜沿構架橫向布置(一般為平面的短方向) 。

2.煙囪平臺構架各層在布置梁格時，應將平臺各層的設備等主要荷載直接傳到主要承重結構上。

3.由工藝操作等特殊情況要求構架縱向?yàn)橹饕兄亟Y(jié)構時，平臺必須采取措施(如將構架橫向布置成桁架式結構； 或在適當位置加設斜撐等) 。加強平臺橫向剛度，以保證煙囪平臺結構的整體穩定性。

4.煙囪平臺構架平面為正方形，或者接近正方形，且采用單向承重結構時，應加強非承重結構方向的側向剛度。

5.當煙囪平臺上有振動設備時(如設有空冷器的平臺) ，平臺的梁格布置中宜增設斜向小梁，或采用十字交叉式設備梁系，以增加平臺的平面剛度，減小煙囪平臺振動。

6.煙囪設備梁上翼緣與平臺鋼鋪板間應有焊接。操作煙囪平臺的人行通道寬度不小于600mm ，一般為800～1000mm。構架平臺四周的通道采用由柱上挑出懸臂梁或三角形斜撐來支撐。一般挑出長度不大于1m 時，可采用懸臂梁超出1m 時，宜采用三角形。

煙囪安裝旋轉梯焊接安裝技術：

（一）煙囪安裝旋轉梯-煙囪安裝爬梯概述：測量→下料→→焊接制作→防腐處理→焊接安裝

（二）下料：根據測量的數據備好材料，具體材料（鋼板、鋼管、角鋼）由操作工切割下料，技術員全程指導。材料全部切割好后進行焊接制作，然后進行防腐處理。

（三）煙囪旋轉梯安裝、煙囪爬梯安裝。結合我施工隊多年的煙囪爬梯及旋轉梯施工經驗及貴公司的實際情況，我公司擬定以下施工方案：

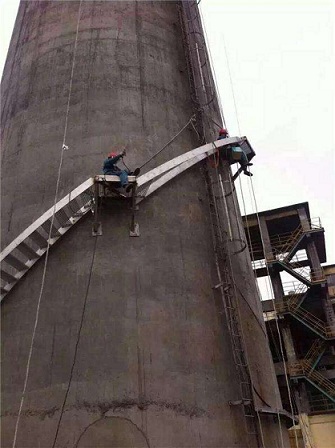

 1、本工程采用不搭腳手架、懸吊作業新工藝、新技術進行施工。主要采用“人工登高法”結合保險帶、白棕繩等必要的工具進行施工。

2、對100米煙囪頂部平臺從下向上依次焊接安裝，將第1塊踏步板焊接在囪身后，就依第1塊板為作業平臺依次向上逐步焊接安裝。同時準備兩臺焊機，一臺焊接負責焊接安裝踏步板，另一臺負責焊接欄桿及加固用。

3、在焊接安裝平臺時，先將平臺支撐焊接固定在囪身，后再鋪焊平臺板。

4、對踏步板、平臺及欄桿等焊接處進行油漆防腐。
