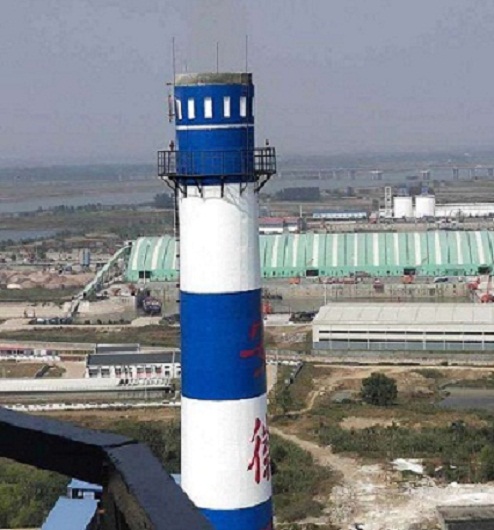

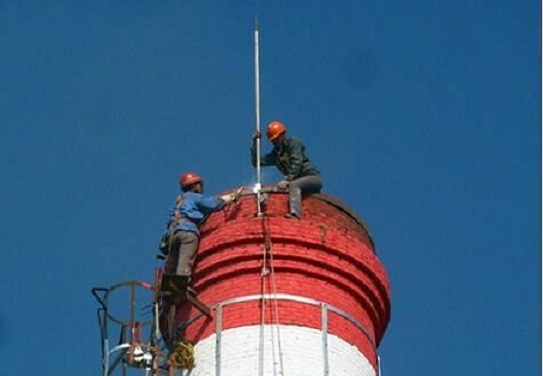

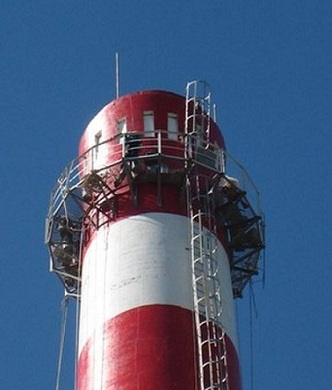

煙囪安裝避雷針修復安裝要求

    本防雷設計方案具有一般指引作用，對特殊場合應視具體情況專門設計。是本方案的唯一編制單位， 并愿對其真實性和有關承諾負完全責任。

二、方案設計依據

    GB50057-94      建筑物防雷設計規范

    YD/T1235-2002   通信局（站）低壓配電系統用電涌保護器

    YD/T5098-2001   通信局（站）雷電過電壓保護工程設計規范

    YD 5068-98      移動通信基站防雷與接地設計規范

    YD 5078-98      通信工程電源系統防雷技術規定

    GA173-2002     計算機信息系統防雷保安器

    GA267-2000     計算機信息系統雷電電磁脈沖安全防護規范

    IEC61024        建筑物防雷

    IEC61312        雷電電磁脈沖的防護

    IEC61643        連接至低壓配電系統的浪涌保護器

    IEC60364        建筑物的電氣設施

    IEC61662        雷擊損害的風險評估

三、煙囪安裝避雷針防雷措施

    概括的說，當今微電子設備的防雷手段，主要采用分流、屏蔽、等電位連接、過電壓保護和接地五種方法。

A、分流

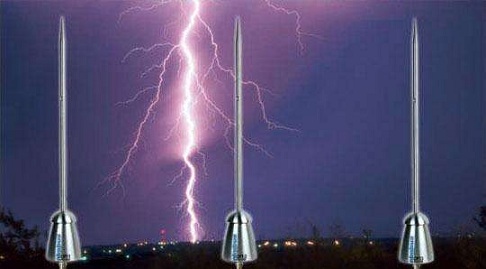

    利用避雷針、避雷帶和避雷網等將雷電流沿引下線安全地流入大地，防止雷電直接擊在建筑物和設備上。

B、屏蔽

    計算機系統所有的金屬導線,包括電力電纜、通信電纜和信號線均采用屏蔽線和穿金屬管屏蔽，在機房建設中，利用建筑物鋼筋網和其他金屬材料，使機房形成一個法拉第籠，用以防止外來電磁波（含雷電的電磁波和靜電感應）干擾機房內設備。

C、等電位連接

    將機房內所有金屬物體，包括電纜屏蔽層、金屬管道、金屬門窗、設備外殼以及所有進出大樓的金屬管道等金屬構件進行電氣連接，以均衡電位。

D、煙囪安裝避雷針過電壓保護

    在電子設備的電源線、信號線以及天饋線上安裝相應的過電壓保護器，利用其非線性效應，將線路上過高的脈沖電壓濾除，保護設備不被過電壓破壞。主要的保護器件為氧化鋅壓敏電阻、二極或三極放電管、快速箝位二極管等，根據需要進行組合，形成完整的防雷保護器。

E、煙囪安裝避雷針接地

    一個良好的接地系統是保護人身、設備安全、系統穩定工作的重要保證，也是防雷系統的重要基礎。特別是在強雷區，一個合理的接地系統能更快地泄放雷電流，降低殘壓，防止地電位反擊事故，有效地降低雷害威脅。需要強調的是，采用任何防雷方法，都必須具有一個良好的接地系統，使雷電浪涌電流順利地流入大地。否則，安裝何種類型的防雷器件，都不能收到預期的效果。

四、煙囪安裝避雷針基站防雷存在的主要問題

    隨著移動通信事業的發展, 移動通信基站的雷電防護受到了相當的重視, 特別是在信息產業部頒發了“YD/T 5098?2001”雷電過電壓保護工程設計規范后, 移動基站的雷電防護都會參照規范執行。 但是, 如果忽視了防雷系統的某些重要的問題, 基站防雷依然存在嚴重的隱患, 以下是天泰公司的分析:

    4.1 根據信息產業部郵電設計院的統計，基站設備因從電源線侵入的雷電過電壓而損壞的占到 75%。

    4.1.1 小靈通基站電源的入口級一般未加裝防雷保護器件，尤其是 2001 年以前安裝的小靈通基站均未加裝防雷保護器件，在大的雷電流侵入的情況下, 設備上的殘壓過高, 易于造成設備的損壞。

    4.1.2 由于電網質量差，供電系統中存在嚴重的暫時過電壓的危險，導致避雷器失效。

    4.2 另外，根據信息產業部的統計, 信號線接口遭受雷擊的故障占很高的比例, 沒有加裝信號防雷器也是小靈通基站防雷的一個薄弱環節。

    4.3小靈通基站一般沒有加裝天(饋) 線避雷器, 如果天(饋) 線外屏蔽接地方面處理不好, 雷電侵入波易于由天(饋) 線引入而損壞設備。

    4.4 由于接地系統不規范或引線過長，雷擊時的高電位反擊會通過直流供電系統竄入通信設備，從而導致設備損壞。

五、煙囪安裝避雷針基站防雷方案設計

1、基站環境分析

    1.1、 一般都建在城市、城鎮地區；

    1.2、小靈通基站一般位于建筑物頂，所占空間較小；

    1.3、大部分采用ＴＴ供電方式；

    1.4、電網質量參差不齊。

2、一般原則

    2.1、應從直擊雷防護、感應雷和侵入波過電壓防護、接地及等電位連接這幾個方面綜合考慮，按整體防雷的概念進行防雷方案設計。

    2.2、小靈通基站的雷電過電壓保護設計，應根據通信局(站)內通信設備安裝的具體情況，確定被保護對象和保護等級，做到統籌規劃、整體設計。

    2.3、進出小靈通基站的電力電纜（線） 、通信纜線應采用金屬護套電纜或敷設在金屬管內。

    2.4、小靈通基站的雷電過電壓保護設計，應注意對各保護區 SPD 的合理設置，其保護水平應小于該保護區內被保護設備的耐壓，以達到逐級保護通信設備的目的。

    2.5、限壓型 SPD 標稱放電電流和沖擊通流容量所選用的雷電流波形，如無特別指出，一般為 8/20μs 模擬雷電流波；對于開關型 SPD 的標稱放電電流，為10/350μs 模擬雷電流波。

3、方案設計

    3.1 直擊雷的防護

由于基站安裝的位置都比較高，所以在天線的上端安裝避雷針進行直擊雷的防護是十分必要的，避雷針的具體安裝位置有如下幾種：

    3.1.1、如果在基站的邊上有合適的制高點安裝避雷針，且避雷針的保護范圍覆蓋了基站的話，應盡可能把避雷針安裝在制高點上，這樣可以盡量減小雷電對天線的感應強度，減輕雷電對基站的直接危害程度；

    3.1.2、如果天線所處的位置是最高位置的話，則可把避雷針安裝在天線的金屬支架上，這樣可以盡量避免雷電直接打到天線上，給基站設備造成嚴重的損害；

    3.1.3、 如果基站周圍已安裝了能夠保護到基站的避雷針， 則無須再安裝避雷針；

    3.1.4、避雷針的引下線應與建筑物的主鋼筋相焊接，如果建筑物上沒有或無法連接，就應該用35mm2的絕緣線或30×3 的扁鋼制作直接入地的引下線。
