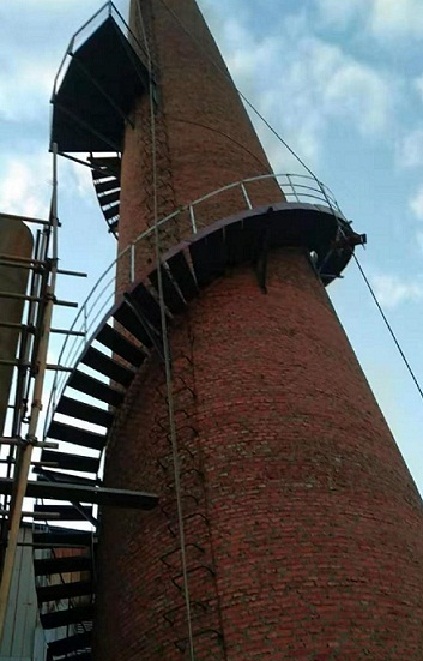

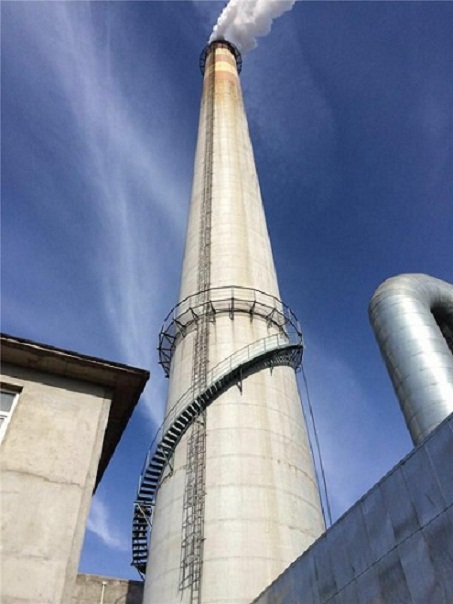

博爾塔拉煙囪安裝旋轉梯 博爾塔拉煙囪安裝鋼樓梯技術措施

一、施工組織設計

1.工程概況：

工程名稱：煙囪“Z”字梯制作安裝

建設單位：孝義興安化工有限公司

工程范圍：從煙囪正負零處向上交替安裝50米“Z”字梯至第1層平臺

工程地址：孝義興安化工有限公司廠區內

承包方式：包工包料

2.博爾塔拉煙囪安裝旋轉梯施工措施

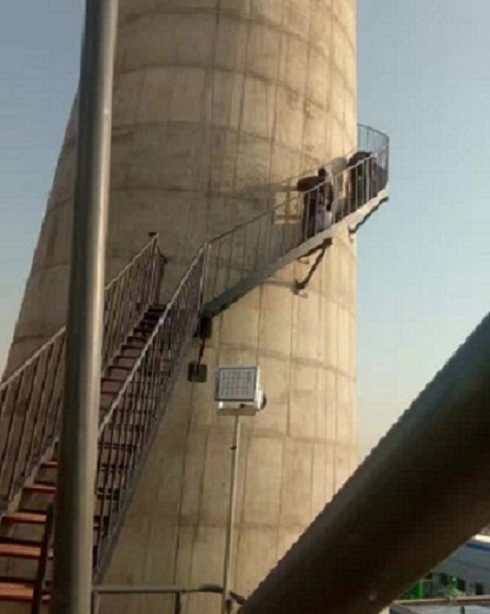

（1）、整座“Z”字梯由十層扶梯、轉身平臺10座、每層踏步梯24節、欄桿等組成，每個轉身平臺伸出兩根槽鋼與煙囪筒壁相連，焊接前在每個法蘭上用鉆頭打孔，并配備4根緊固膨脹螺絲緊固在煙囪外壁上。

（2）、轉身平臺安裝：將轉身平臺的托架與支撐在立柱上焊接牢固，接圖焊接其它托架及支撐，形成轉身平臺。

（3）、踏步梯安裝：轉身平臺安裝完畢，接圖紙?jiān)O(shè)計在上下兩個平臺之間先進行扶梯兩側主墻板（鋼板）進行連接焊接，接著進行踏步板焊接，最后在踏步扶梯外側焊接欄桿和上邊框，這樣就形成一整座踏步扶梯。

（4）、平臺扶梯整體防腐（二底二面）。

3.施工順序

基礎及預埋件施工——安裝立柱——焊接平臺——走梯焊接——鋪板成型——欄桿焊接安裝——扶梯、平臺整體防腐（包括煙囪爬梯平臺）。

4.博爾塔拉煙囪安裝旋轉梯技術措施：

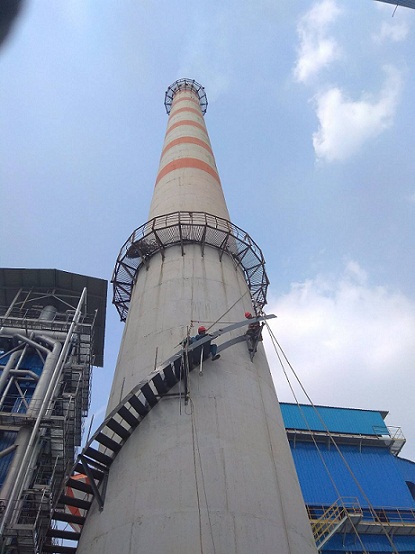

（1）、該工程采用不搭腳手架，高空懸吊座式登高板施工操作。作業時用φ25的鋼筋做成“S”型鋼鉤在煙囪下層平臺固定位置固定緊，在“S”形鋼鉤掛上滑輪再用一根φ18m/m的白棕繩穿過滑輪并在一固定位置錨緊，白棕繩的另一端固定一個“U”形鉚鎖，活動座式登高板固定在“U”形鉚鎖上，施工人員在活動座式登高板上進行操作。施工操作時，在煙囪下層平臺欄桿外側部位固定一根簡易扒桿，扒桿上固定好1T滑輪一只，用φ18mm的白棕繩作垂直運輸鋼構件。

5.質量保證措施：

（1）、我公司堅持“用戶是上帝，質量是生命”的質量方針，認真運作GB/T19002-9002質量管理模式，對不同工程及每一道工序都進行質量監督，使施工過程中的材料、半成品、成品質量都在受控狀態下，從而使工程質量從根本上得到有效的保證。

（2）、扶梯鋼構件制作

①、所有操作人員必須嚴格按技質、安全交底內容執行，要求焊接人員必須持證上崗。

②、焊條應具有出廠合格證或材質報告，要求電焊條使用前應用烘干箱進行烘干，使用埋弧焊接選用的焊絲及焊劑必須與所用的母材相配套。

③、此鋼構件制作完成后需進行除銹，要求除銹后涂上底漆，油漆采用人工涂刷，要求保證油漆的漆膜厚度滿足設計要求。

④、當幾種焊縫要施焊時，應先焊收縮變形較大的橫縫，而后焊縱向焊縫，或者是先焊對接焊縫而后再焊焊角焊縫。焊接型鋼的主焊縫應在組裝加勁肋板零件之前焊接。

（3）、扶梯鋼構件安裝

①、鋼結構吊裝過程嚴格執行《GB50205-95鋼結構施工及驗收規范》及《GB50221-95鋼結構工程質量檢驗評定表標準》。

②、開工前必須對鋼構件外形尺寸、焊接質量進行復驗合格后方可施工。施工前必須進行技術交底。

③、施工時特殊工種上崗人員必須有勞動局頒發的上崗證書，施工中堅持三檢（自檢，互檢，專業檢）制度，嚴格工序質量檢驗。

（4）、“Z”字梯、平臺、爬梯護網等鋼構件防腐

①、整體“Z”字梯鋼結構安裝驗收合格后，應將需涂裝部位的焊縫藥皮、焊接飛濺物、塵土等雜物清理干凈，焊接部位補涂防銹底漆。

②、工程所用的鋼材油漆材料進場必須持有《生產許可證》、《產品質量檢驗證明單》、《產品合格證》，并對產品根據編碼密碼進行真?zhèn)握J(rèn)證。

③、油漆調配嚴格按油漆涂料《使用指南》和產品使用說明書規定標準指數指配制，配漆、調漆必須由專業人員進行，認真閱讀、弄清、弄懂產品說明書，嚴格配比比例，掌握好調漆濃度。調漆必須使用專用容器、專用工具，調漆量應嚴格跟蹤當日的施工用量，當日調漆當日用完。施工完的油漆表面不得出現針孔、裂紋、脫落、漏涂。涂膜光滑平整，不準有流淌、刮痕、翹皮。

④、涂刷油漆每道間隔時間不少于12小時，經甲方代表同意后方可實施下道油漆工序，油漆表面要求色調一致，涂刷均勻，不得漏涂，無流掛現象。
